【 項目挑戰 】

連接器是電子設備中不可缺少的部件，它架起電流流通的橋梁。電子連接器雖尺寸簡單，但數量大、材質軟、易變形且對效率要求極高。
在檢測插針是否有缺漏和定位正確時，傳統的影像等距測量方案往往會頻繁中斷，導致測量效率降低，需要人工干涉輔助測量。
使用高精度高性能的3D傳感器可以輕松完成微小型連接器的外形尺寸、端子的位置度測量，
Pin角的高度和平面度等尺寸測量，有效解決自動化、高效率檢測的問題。

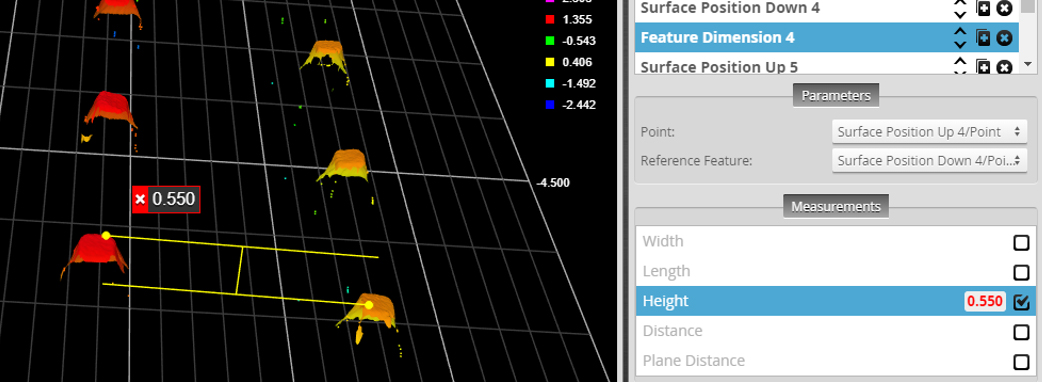

Pin角正常：段差在0.6mm內

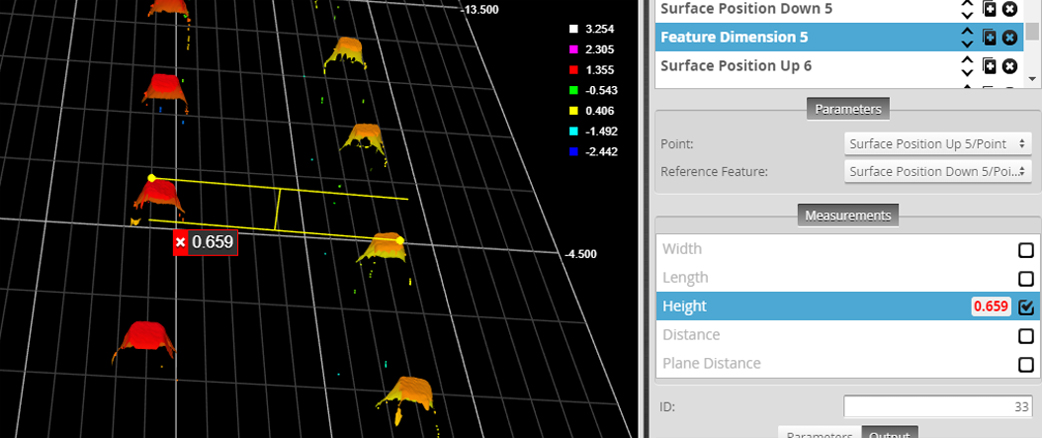

Pin角焊接不當，段差＞0.6mm

【 項目實施 】

采用設備：3D線激光傳感器

方案優勢

1、3D傳感器創新的曝光技術，針對反光的樣品做檢測，其成像效果優異。 2、高分辨率3D成像對細微的針腳也能掃描完整的數據。 3、高速線激光掃描，高度最佳測量方案。

檢測原理

通過三維激光傳感器掃描得到PIn角的數據，軟件算法通過計算高度差對Pin角進行判斷。

【 結論 】

在Pin段差檢測中，使用鼎晟三維在線檢測技術，使用戶能夠準確地檢Pin是否合格，大大的提升了生產效率并節省人力。
